Практическое руководство: Пошаговая установка сетевой системы видеонаблюдения для интеллектуальных зданий

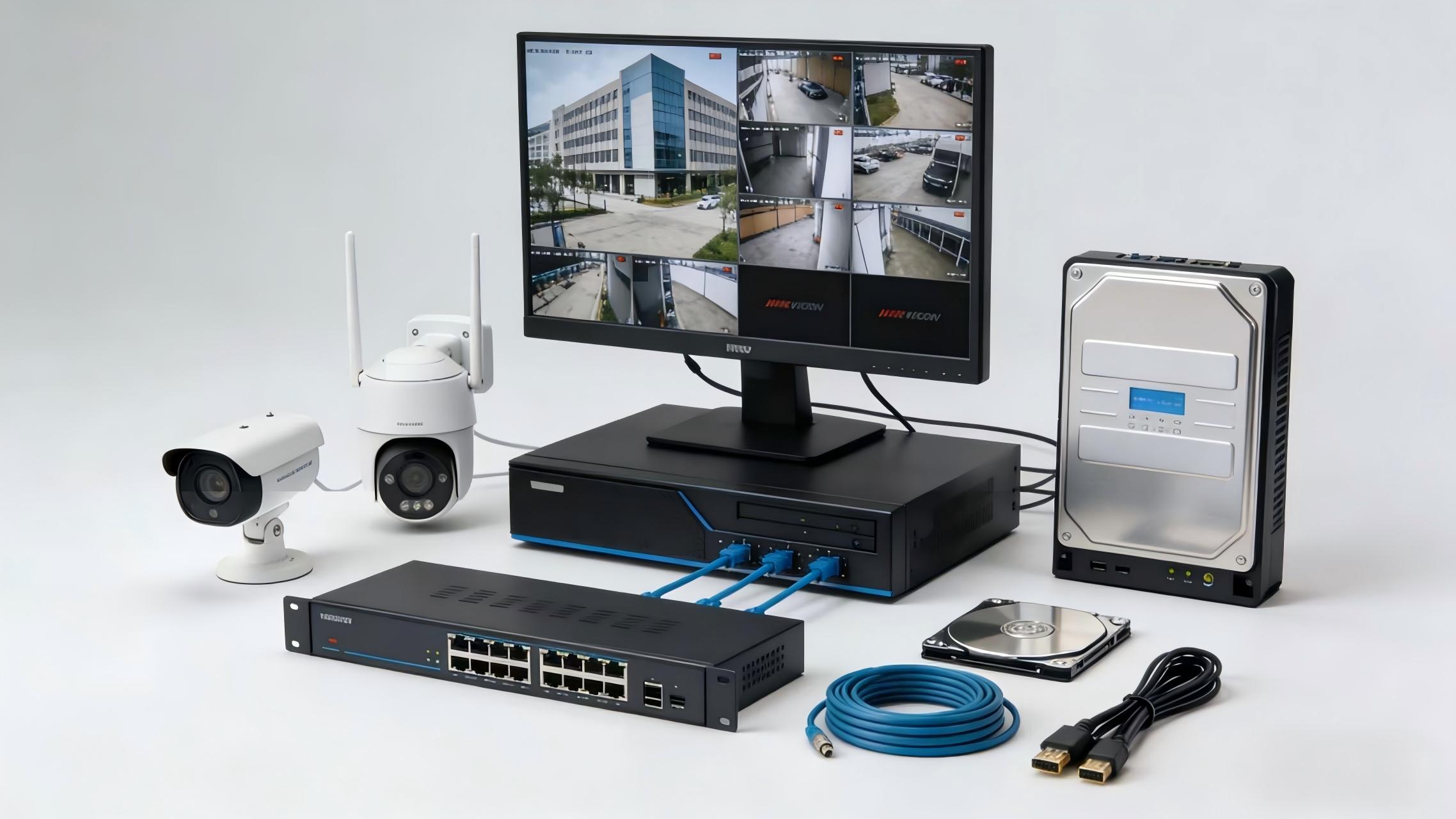

В инженерных проектах интеллектуальных зданий создание сетевой системы видеонаблюдения является ключевым элементом обеспечения безопасности. Полный комплект оборудования для такой системы включает сетевые камеры, видеорегистраторы с жестким диском (NVR) или ПК с клиентским программным обеспечением, коммутаторы, жесткие диски, мониторы, сетевые кабели и сопутствующие принадлежности, которые можно гибко подобрать в соответствии с фактическими потребностями.

Установка системы выполняется по четким шагам: сначала определите место установки камер и зоны наблюдения, закрепите камеры на стенах зданий или опорах с помощью кронштейнов. Затем спланируйте зону размещения оборудования на центральном узле, установите жесткий диск в NVR и подключите блок распределительного питания. Этап прокладки кабелей должен сочетать практичность и эстетику, он включает две части — сетевые кабели и кабели питания: сетевые кабели соединяют все камеры с коммутатором, а также подключают NVR к коммутатору, при этом на обоих концах каждого кабеля нужно установить разъемы RJ45. Для питания можно использовать отдельные адаптеры питания или централизованные источники питания. При использовании технологии Power over Ethernet (PoE) достаточно прокладывать только сетевые кабели, питание камерам будет подаваться напрямую через PoE-коммутатор.

Для проектов видеонаблюдения разного масштаба требуется соответствующая сетевая архитектура: для небольших проектов с 1–8 точками наблюдения обычный бытовой коммутатор Gigabit Ethernet полностью удовлетворяет требованиям передачи данных. Для средних проектов с 9–50 точками необходимо использовать коммутатор второго уровня с полной поддержкой Gigabit Ethernet в качестве концентратора. Для крупных проектов с более чем 50 точками требуется построение трехуровневой сетевой архитектуры, включающей уровень доступа, уровень концентрации и уровень ядра.

После завершения установки подайте питание всем устройствам, выполните сетевые настройки на NVR и добавьте камеры в систему. При небольшом количестве точек наблюдения камеры могут получать IP-адреса автоматически. При большом количестве точек рекомендуется предварительно назначить каждому устройству статический IP-адрес, а затем добавлять камеры через веб-интерфейс. Параллельно отрегулируйте угол установки камеры и параметры объектива, а также вручную настроите режим записи видео и цветопередачу изображения на NVR — после этого вся система видеонаблюдения будет готова к работе.
